Установка прожигающая УПВР-2040

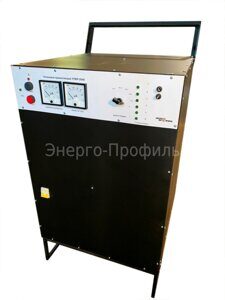

           Установка прожигающая УПВР-2040 (УПП-2040) предназначена для прожига поврежденной изоляции силовых электрических кабелей с целью создания токопроводящего мостика для дальнейшего использования методов предварительной и точной локализации места повреждения.

          Установка УПВР (УПП) имеет многоступенчатый трансформатор «сухого» исполнения ограниченной мощности. Отводки трансформатора обеспечивают различное напряжение на выходе с различным током КЗ и называются степенями прожига. Напряжение на верхних ступенях выпрямляется. Подключение каждой ступени к выходу установки производится системой высоковольтных переключателей, собранных на базе электромагнитов.

          Оператор вручную выбирает необходимую ступень прожига, подает в кабель высокое напряжение. Процесс прожига контролируется по индикаторам: при достижении в месте повреждения перемычки напряжение стремится к «0», а ток к максимуму. При достижении тока максимальной величины близкой к 100% шкалы индикатора, оператор производит переключение ступени прожига на ступень ниже (напряжение ступени понижается, ток КЗ увеличивается) и повторяет процесс. Прожиг производится до достижения в месте повреждения кабеля необходимого сопротивления.

          При переключении ступеней высокое напряжение прожига с кабеля не снимается, процесс перехода от одной ступени на другую занимает около 1 секунды (срабатывание электромагнита) и считается безразрывным.

          По окончании работы встроенный замыкатель сникает заряд с кабельной линии через демпфирующий резистор

           Установка прожигающая УПВР (УПП) не является испытательным оборудованием и не подлежит метрологической аттестации.

Технические характеристики:

1. Напряжение и ток прожига (+/- 10%), 6 ступеней:
- ступень 1 DC: 20 кВ / 200 мА
- ступень 2 DC: 10 кВ / 400 мА
- ступень 3 DC: 3,5 кВ / 1,2 А
- ступень 4 АC: 0,9 кВ / 3,5 А
- ступень 5 АС: 300 В / 10 А
- ступень 6 АС: 70 В / 65 А

2. Переключение ступеней: ручное дистанционное безразрывное

3. Тип высоковольтного трансформатора: многоступенчатый, "сухой"

4. Автоматический разряд линии после окончания работы

5. Напряжение питания: 220В, 50Гц

6. Максимальный потребляемый ток: 25А

7. Исполнение: моноблок.

8. Габариты: 570х600х800 мм

9. Масса силового блока: не более 120 кг
