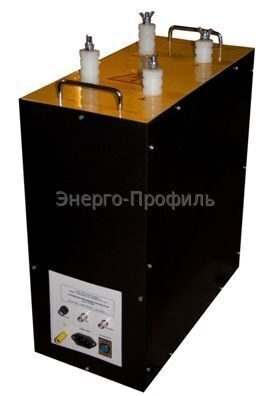

Адаптер импульсно-дугового разряда ИДМ-20

Адаптер импульсно-дугового метода (адаптер импульсно-дугового разряда, присоединительное устройство) ИДМ-20 предназначен для дооснащения передвижных электротехнических лабораторий, имеющих собственный блок акустики (генератор высоковольтный импульсный), с целью реализации импульсно-дугового метода (ИДМ) определения расстояния до места повреждения силовых электрических кабелей. Метод применим к кабелям с бумагомасляной и полиэтиленовой изоляцией.
Устройство ИДМ-20 имеет встроенную систему коммутации высоковольтной цепи: акустика (работа блока акустики "транзитом" через устройство) и ИДМ (работа блока акустики через схему задержки дуги).

Для работы с устройством также необходим рефлектометр, поддерживающий функцию "ИДМ" (Рейс-305, Рейс-405 и т.п.)

Характеристики блока ИДМ-20:
1. Максимальное напряжение блока акустики: 22 кВ
2. Максимальная энергия импульса блока акустики: 3500 Дж
3. Подключение рефлектометра по каналам: "Сигнал" и "Синхронизация" (разъем типа "BNC")
4. Напряжение питания: 220В, 50 Гц
5. Максимальный ток потребления: 4 А
6. Габаритные размеры, мм: 450 х 220 х 500
7. Масса, кг, не более: 20

Предусмотрено крепление блока к полу.

Комплект поставки:
1. Устройство ИДМ-20 (блок)
2. Переключатель (тумблер) ON-ON (переключение режима "АКУСТИКА" - "ИДМ")
3. Разъем подключения электропитания (кабельная часть)
4. Паспорт (в т.ч. рекомендации по монтажу в ЭТЛ)
