Генератор высоковольтный импульсный ГИ-501 и ГИ-502



Генератор высоковольтный импульсный ГИ-501 (ГИ-502) предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.
В модификации ГИ-502 дополнительно реализован импульсно-дуговой метод для предварительного определения расстояния до места повреждения кабеля при помощи рефлектометра.

sl4

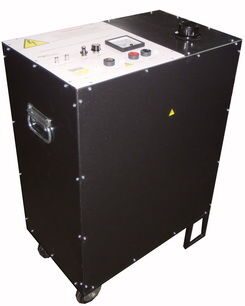

ГИ-500 общий вид_resize

Генератор импульсный высоковольтный ГИ-501 (ГИ-502) позволяет производить заряд встроенных конденсаторных батарей и производить их разряд в кабельную линию (посылать импульс), где в месте повреждения раздается хлопок (звуковой разряд). Проходя над трассой кабельной линии, оператор улавливает этот разряд при помощи акустического приемника и по его максимальной величине находит место повреждения.

Модификация ГИ-502 имеет встроенную систему задержки горения дуги, когда момент разряда искусственно затягивается на несколько миллисекунд и в месте повреждения образуется дуга. К генератору подключается рефлектометр (типа РЕЙС-305, РЕЙС-405 или аналогичные), сигнал которого отражается от дуги и прибор видит расстояние до места повреждения как КЗ. Оператор на экране видит расстояние от точки подключения до КЗ. Этот метод позволяет локализовать место повреждения и в дальнейшем вести точный поиск акустическим методом над локализованным участком трассы кабельной линии.

Напряжение импульса разряда устанавливается оператором в диапазоне 0…5 кВ вручную при помощи ЛАТРа.

Контроль уровня напряжения импульса производится по индикатору напряжения.

Периодичность импульсов может задаваться в диапазоне 1 импульс в 6…12 секунд или производиться вручную, нажатием на кнопку.

Генераторы ГИ производства ООО «ПК «Энерго-Профиль» оснащены высоковольтным трансформатором «сухого» исполнения.

По окончании работы встроенный замыкатель сникает заряд с конденсаторных батарей и кабельной линии через демпфирующий резистор

Генератор импульсный высоковольтный ГИ не является испытательным оборудованием и не подлежит метрологической аттестации.

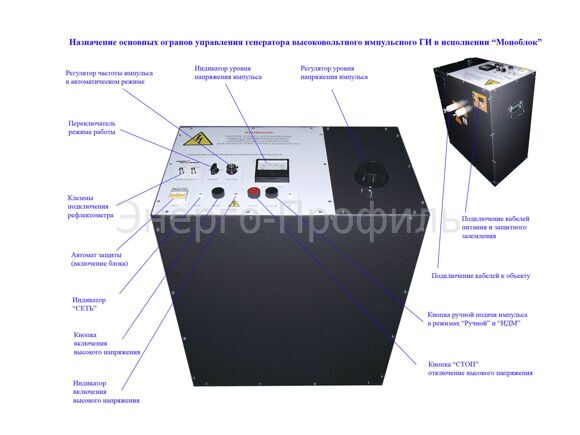

ограны управления ГИ моноблок

Технические характеристики:

Напряжение импульса: 0...5 кВ
Макс. энергия импульса: 1000 Дж
Разряд: автоматический 6...12 сек, ручной
Встроенный адаптер дуги (ИДМ): в ГИ-502
Встроенный разряд емкостей: Да
Напряжение питания: 220В, 50Гц
Максимальный ток потребления: 5А
Исполнение: моноблок на колесах
Габариты: 600х370х720 мм
Максимальная масса: 90 кг

Комплект поставки:
1. Генератор ГИ-501 (ГИ-502)
2. Кабель питания 1,8 м
3. Кабель защитного заземления 2 м.

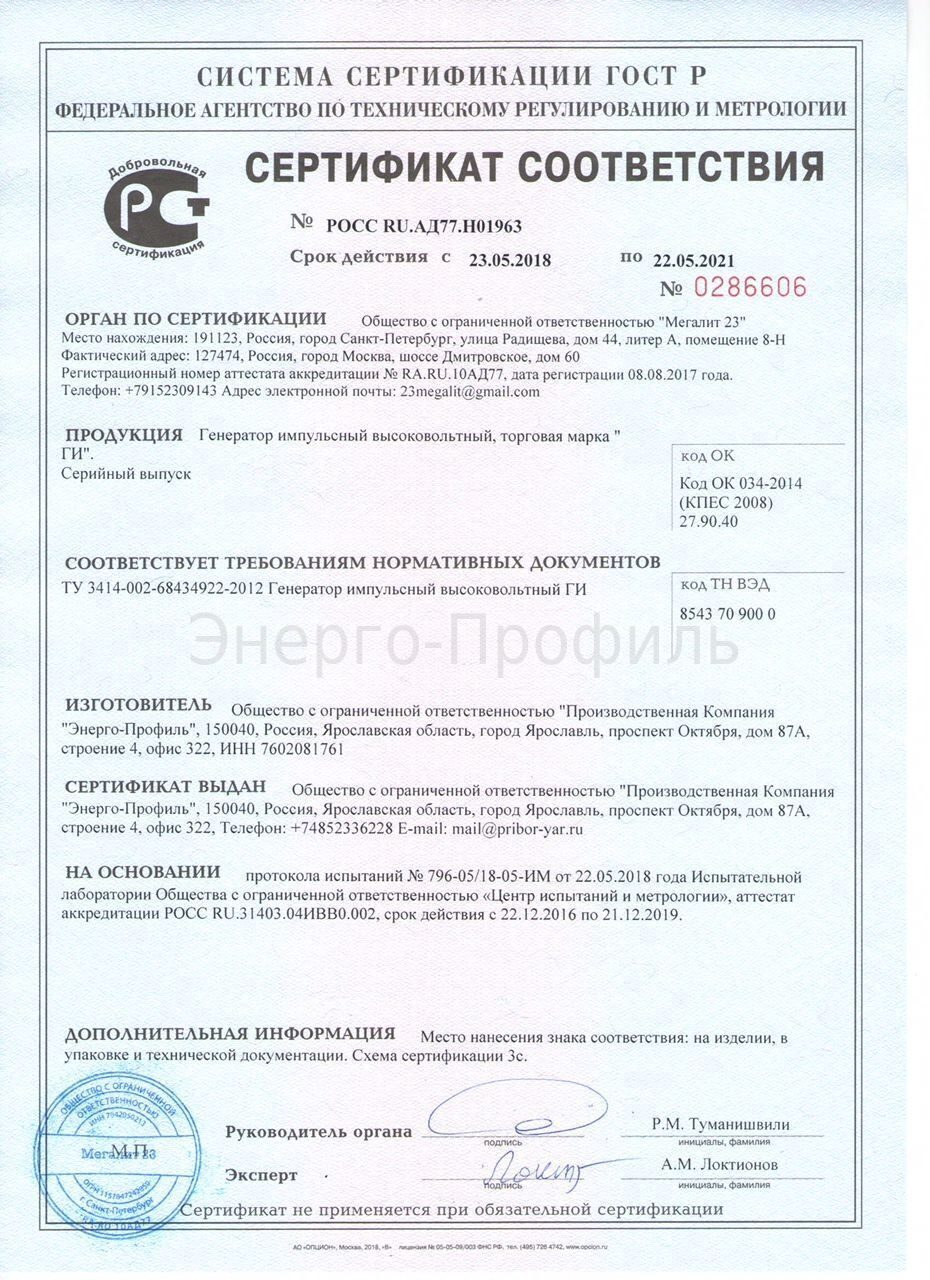

Сертификат ГИ_2018
