Передвижная высоковольтная лаборатория ПВЛ-10 на базе Газель, Соболь, УАЗ

Передвижная высоковольтная лаборатория (электролаборатория) ПВЛ-10 на базе Газель, Соболь, УАЗ

Функции основного оборудования ПВЛ-10:
- испытание изоляции кабельных линий повышенным выпрямленным напряжением,
- испытание изоляции объектов ТП повышенным переменным напряжением,
- определение расстояния до места повреждения кабеля импульсно-дуговым методом (беспрожиговый метод),
- прожиг поврежденной изоляции кабельных линий,
- точное определение места повреждения кабеля акустическим методом,
- точное определение места повреждения кабеля индукционным методом, трассировка кабельных линий

Функции дополнительного оборудования (поставляется по дополнительному заказу):
- испытание кабеля с изоляцией из сшитого полиэтилена повышенным напряжением СНЧ 0,1Гц

Состав и характеристики ПВЛ-10:

Напряжение питания: 220В, 50Гц
Максимальный ток потребления: 40А

Пульт управления электролабораторией СП-10:

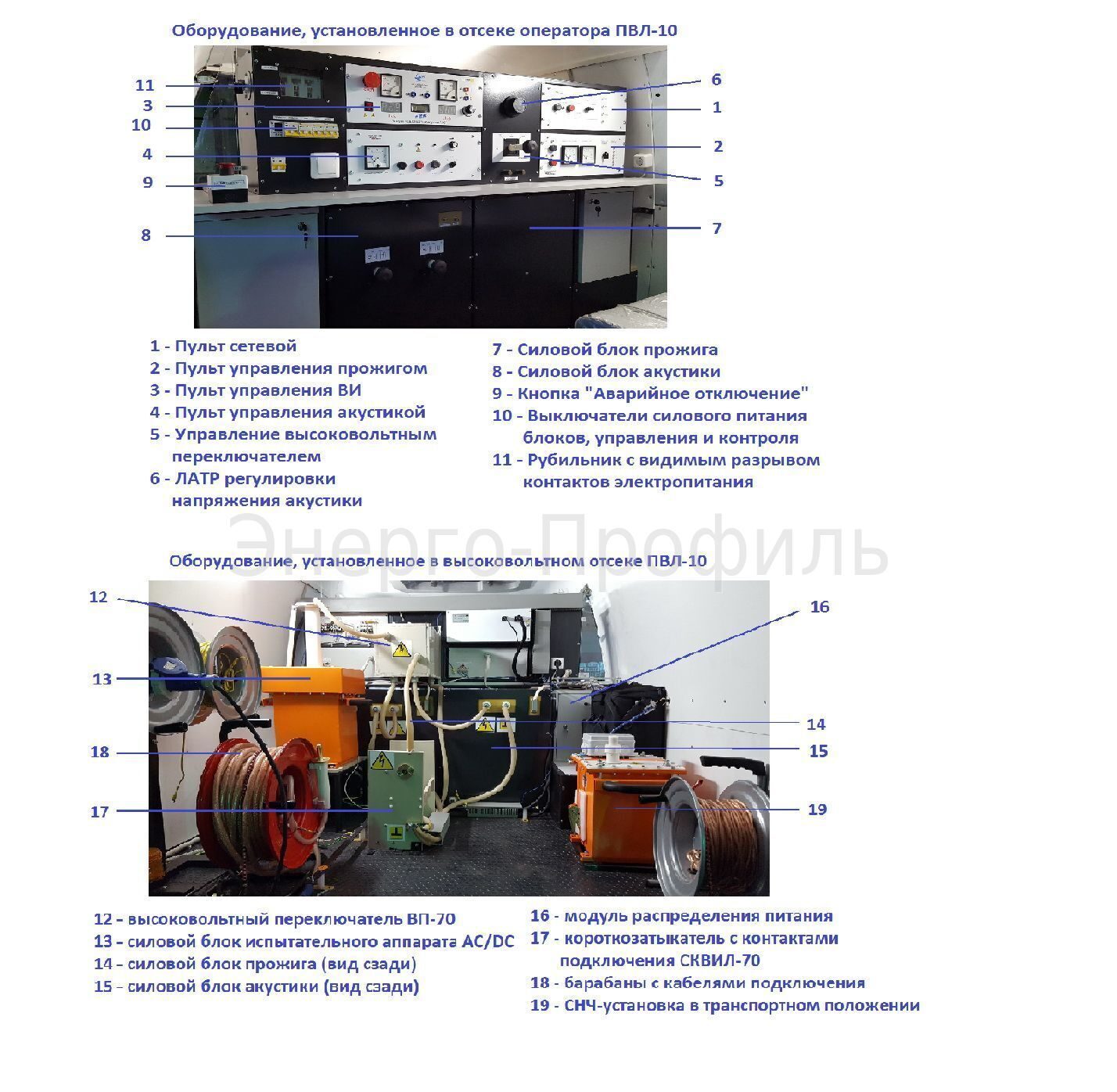

Система управления электролабораторией смонтирована в горизонтально ориентированной приборной стойке оригинальной конструкции, предназначенной для размещения 19-ти дюймовых приборных корпусов следующих блоков: блок сетевой и контроля безопасности, блок управления аппаратом высоковольтных испытаний, блок управления прожигом, блок управления акустикой, а также клеммы для подключения "внешних" приборов и высоковольтный переключатель.

Блок высоковольтных испытаний на базе аппарата АИСТ-50/70:

Испытательное выпрямленное напряжение: 0…70 кВ с контролем тока утечки
Максимальный ток на выпрямленном напряжении: 25 мА
Испытательное переменное напряжение: 0…50 кВ
Максимальный ток на переменном напряжении: 50 мА
Стрелочная и цифровая системы измерения.
Собственный замыкатель "мягкого разряда".
Внесен в Госреестр СИ РФ.

Блок прожига на базе установки УПВР-2040:

6 ступеней прожига с ручным электродистанционным переключением
- ступень 1 DC: 20 кВ / 200 мА
- ступень 2 DC: 10 кВ / 400 мА
- ступень 3 DC: 3,5 кВ / 1,2 А
- ступень 4 АC: 0,9 кВ / 3,5 А
- ступень 5 АC: 0,3 кВ / 10 А
- ступень 6 АC: 70 В / 65 А
Встроенный замыкатель "мягкого разряда".

Блок акустики на базе генератора высоковольтного импульсного ГИ-2000/2:

Режим «АКУСТИКА»:
Напряжение импульса, 2 ступени: 0…10 кВ и 0...20 кВ
Энергия импульса: до 2000 Дж на каждой ступени
Переключение ступеней: ручной переключатель на силовом блоке

Режим "ИДМ" (импульсно-дуговой метод, встроенный адаптер дуги):
Система позволяем определить расстояние до места повреждения кабеля при работе генератора высоковольтного импульсного ГИ-2000/2 с использованием рефлектометра Рейс-305, Рейс-405 и др.
Подключение режима ИДМ: ручной переключатель на силовом блоке.

Встроенный замыкатель "мягкого разряда".

Система безопасности и оповещения:
- автоматический заземлитель
- проблесковый маяк
- звуковая сигнализация
- контроль потенциала на контуре лаборатории
- штырь контрольного заземления
- проблесковый маяк
- звуковая сигнализация

Подключение к объекту (стойка с кабельными барабанами):
- кабель питания 30 м
- кабель защитного заземления 30 м
- кабель рабочего заземления 30 м
- кабель высоковольтный экранированный 70 кВ DC 30 метров
- провод высоковольтный (20 кВ) 30 м с комплектом изоляционных штанг

Характеристики базового автомобиля:
Тип: Газель, Соболь 4х2, (4х4) цельнометаллический фургон, «передвижная лаборатория», бензиновый (дизельный) двигатель.
Количество посадочных мест: водитель + 2 пассажира
Отсеки: отсек оператора, высоковольтный отсек
Наблюдение за оборудованием в высоковольтном отсеке: прозрачная перегородка между отсеками

Дополнительно могут быть поставлены:

- высоковольтная установка для испытания кабелей с полиэтиленовой изоляцией напряжением СНЧ до 36 кВ 0,1Гц;
- мегаомметр М4122U;
- измеритель сопротивления заземления;
- индукционно-поисковый комплект (различные варианты);
- бензиновая электростанция с креплением в транспортном положении

Базовые автомобили:

Изготовление электролаборатории ПВЛ-10 возможно на базе цельнометалических фургонов ГАЗель, Соболь, Форд Транзит, Фиат Дукато, а также на базе остекленного фургона УАЗ-3741 (ссылка на статью о модификации ПВЛ-10 на базе УАЗ-3741: http://www.pribor-yar.ru/statji/article_post/peredvizhnaya-elektrolaboratoriya-pvl-10-na-baze-uaza)

Количество посадочных мест включая водителя:
ГАЗель (NEXT или Бизнес): до 5 посадочных мест,
Соболь-Бизнес: до 5 посадочных мест,
УАЗ-3741: до 5 посадочных мест
