Гнатко А.В., директор ООО «ПК «Энерго-Профиль»

    В 2017 году я озадачился монтажом теплого пола в своем дачном доме. Для того, чтобы прояснить ситуацию, чем отличаются различные полы, как правильно подобрать пол, я встретился с одноклассником, который занимается их продажей. В процессе разговора у меня возник вопрос: «Каким образом можно найти повреждение греющего кабеля теплого пола?». Ответ меня порадовал: «Его прожигают на высоком напряжении и тепловизором ищут место нагрева».
   Прожигающие установки мы производим (установка прожига УПВР-1630М и установка прожига УПВР-2040), конечно, надо уменьшить ее мощность и габариты. Возникло взаимное желание изготовить опытный образец.

   Несколько позднее, один из наших заказчиков, эксплуатирующих установку поисково-прожигающую УПП (прожиг+акустика, модификации УПП-1510 и УПП-2010) нашего производства, сообщил, что место повреждения кабеля теплого пола он с успехом ищет как методом прожига с поиском места нагрева тепловизором, так и акустическим методом, определяя на слух место разряда конденсаторной батареи в кабеле, как место его повреждения. Он попросил выполнить установку в малых габаритах по спецзаказу.

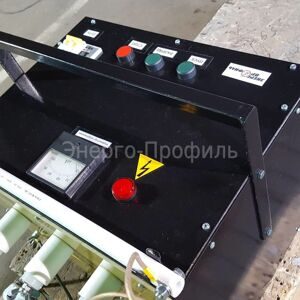

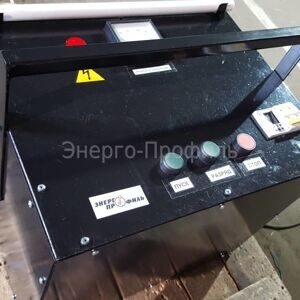

   В апреле 2018 года опытный образец установки УПП-305 был готов.

Характеристики установки были следующие:
Напряжение питания: 220В, 50 Гц
Напряжение прожига: 3000В переменное
Напряжение импульса разряда конденсаторов 4500 В
Энергия импульса разряда конденсаторов: 400 Дж
Масса: 35 кг.

На основе испытаний установки УПП-305 на макете теплого пола и опыте наших партнеров, я могу с уверенностью рекомендовать 2 метода поиска повреждения греющего кабеля:

1. Прожиг с поиском места нагрева тепловизором.

Подготовка к поиску:
Закрываем шторами окна, исключив попадание солнечных лучей на поверхность пола.
Определяем характер повреждения для чего проверяем целостность жилы и сопротивление изоляции «жила – экран».

В зависимости от типа повреждения производим подключение установки к кабелю:
- при обрыве жилы: «вывод ВН – жила», «вывод НН – жила – земля»
- при повреждении изоляции: «вывод ВН – жила», «вывод НН – экран – земля»

Включаем прожиг на 10 – 15 секунд, ищем тепловое пятно при помощи тепловизора.
При необходимости, повторяем процесс прожига.

То, что процесс прожига идет, контролируем по индикатору тока.

Почитав паспорта на некоторые нагревательные кабели, мы решили сделать напряжение прожига равным испытательному напряжению «жила – экран», а именно 3000В, таким образом, исключив непреднамеренное повреждение изоляции.

Положительные стороны метода:
- место повреждения мы нашли в течение 1 минуты
- место повреждения было определено с точностью до 1 см.

Отрицательные стороны метода:
- требуется тепловизор, а он стоит недешево
- реализуем при глубине залегания кабеля 2 – 3 см (для кухонь, террас проблем нет, но не уличные системы обогрева парковочных мест, дорожек и т.п.)

2. Акустический метод.

Это тот же метод, который используется при поиске места повреждения силовых электрических кабелей (специалисты ЭТЛ знают). В кабель производится разряд конденсаторной батареи, в месте повреждения раздается хлопок разряда.

Определяем характер повреждения для чего проверяем целостность жилы и сопротивление изоляции «жила – экран».
В зависимости от типа повреждения производим подключение установки к кабелю:
- при обрыве жилы: «вывод ВН – жила», «вывод НН – жила – земля»
- при повреждении изоляции: «вывод ВН – жила», «вывод НН – экран – земля»

Производим разряд емкости в линию, определяем на слух место повреждения.

Разряд емкости контролируем по индикатору напряжения. Если при нажатии кнопки «Разряд» стрелка индикатора стоит на месте, то разряд не происходит, в этом случае установку можно переключить в режим «Прожиг», провести прожиг в течение 10 – 15 секунд и повторить разряд батареи в режиме «Акустика».

Положительные стороны метода:
- метод позволяет локализовать участок с точностью до 30 см (лучше разобрать 30 см, чем весь пол)
- не требуется тепловизор,
- реализуется на освещенных солнцем участках (террасах, открытых площадках),
- реализуем для уличных систем обогрева (парковочные места, дорожки и т.п.)

Отрицательные стороны метода:
- несколько меньшая точность, чем при поиске места нагрева тепловизором.

Работа опытного образца установки в режиме «Прожиг» и «Акустика» на видео ниже.

Существует 3-й метод определения места повреждения греющего кабеля, по аналогии с силовым электрическим кабелем, назовем его «индукционным». В нашей установке УПП-305 он не реализован.

К линии подключается генератор, дающий сигнал (похож на писк), приемник слышит сигнал, после места обрыва сигнал пропадает. У нас это получилось только при явном обрыве, когда мы сделали его сами. В реальном повреждении жилы, некоторый контакт все равно присутствует, его недостаточно для работы кабеля, но «писк» генератора он пропускает далеко за место повреждения. Высока вероятность ошибки. Но надо сказать, что прибор мы использовали бытовой Mashtech 6812 и непосредственного опыта работы с подобным оборудованием «в поле» мы не имеем.

Установку поисково-прожигающую УПП-305 производит ООО «ПК «Энерго-Профиль» г. Ярославль. Вопросы по ее эксплуатационным характеристикам Вы можете задать на контактный адрес электронной почты, размещенный на сайте www.pribor-yar.ru
